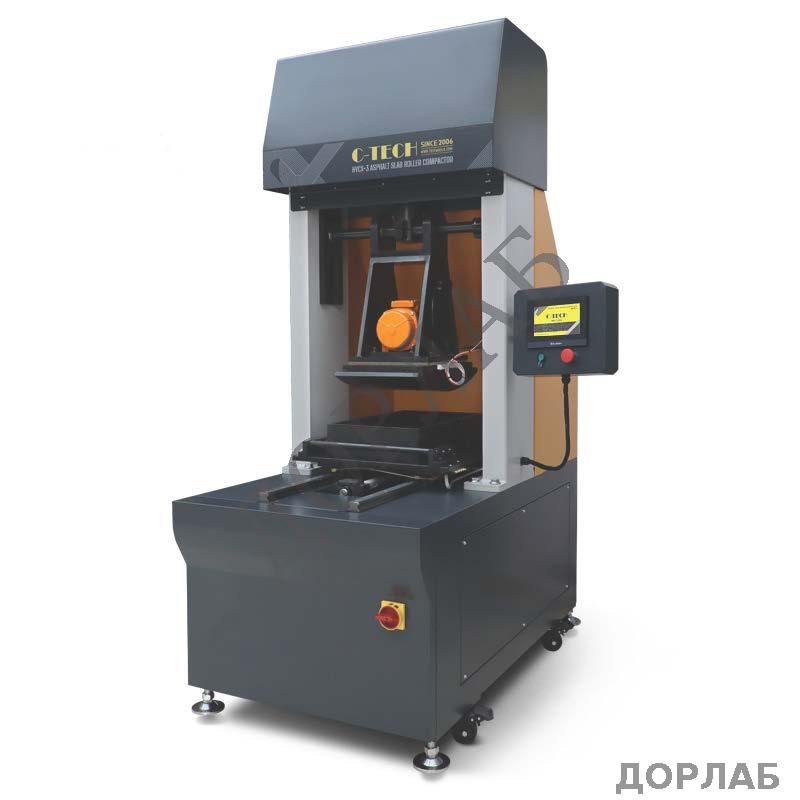

HYCX-3

Секторный уплотнитель для различных размеров плит

предназначен для формования и уплотнения образцов асфальтобетона при проведении лабораторных испытаний в соответствии с требованиями ГОСТ Р 58406.4-2020 (ПНСТ 185-2016). Оборудование применяется в дорожных и испытательных лабораториях при подготовке плитных образцов для оценки эксплуатационных характеристик асфальтобетонных смесей, включая колееобразование и сопротивление деформациям.

Уплотнение образцов осуществляется вальцом, давление которого контролируется пневматической системой и может плавно регулироваться в диапазоне от 0 до 30 кН. Это позволяет точно воспроизводить условия уплотнения, заданные методикой испытаний, и адаптировать режим работы под различные типы асфальтобетонных смесей. Перемещение испытательной формы вперёд и назад осуществляется серводвигателем, обеспечивающим стабильное и равномерное движение с максимальной скоростью до 300 мм/с, что положительно влияет на повторяемость результатов.

Высота испытательной формы регулируется в широком диапазоне от 30 до 150 мм, благодаря чему секторный уплотнитель HYCX-3 подходит для работы с образцами различных типоразмеров. Температура вальца контролируется в широком диапазоне и отличается высокой точностью и стабильностью. Для регулирования температуры применяется ПИД-регулятор с модуляцией ШИМ, параметры которого могут настраиваться в зависимости от требований конкретного испытания, что особенно важно при работе с различными рецептурами асфальтобетона.

Управление оборудованием осуществляется через сенсорный экран, на котором в режиме реального времени отображаются параметры процесса испытаний. Данные о температуре, давлении и высоте образца визуализируются в виде графиков, а результаты испытаний могут быть экспортированы через USB для последующего анализа и архивирования. Встроенная система самодиагностики с отображением кодов неисправностей повышает надёжность эксплуатации и упрощает техническое обслуживание оборудования.

Зажимной механизм установки испытательной формы выполнен с учётом требований безопасности и удобства оператора, обеспечивая быструю и надёжную фиксацию образцов. Оборудование поддерживает два режима автоматической остановки: по заданному количеству проходов вальца и по достижению заданной высоты образца (для моделей, оснащённых модулем контроля высоты). Количество циклов проката задаётся оператором и отображается в режиме реального времени, а при достижении установленного значения процесс уплотнения автоматически прекращается.

Дополнительно секторный уплотнитель может быть оснащён системой измерения высоты образца с точностью до 0,1 мм, а также вибрационным вальцом, что расширяет функциональные возможности оборудования и позволяет адаптировать его под расширенные методики испытаний асфальтобетонных плит.

Технические характеристики:

Комплектация:

В комплект входит только одна тестовая форма, которую можно выбрать из списка. Если нужно больше одной, заказывается отдельно.
 320×260×(30~150)мм
 300×300×(30~150)мм
 400×300×(30~150)мм
 400×400×(30~150)мм
 500×400×(30~150)мм
 405×260×(30~150)мм

  Гидравлический стол - в комплекте поставки
