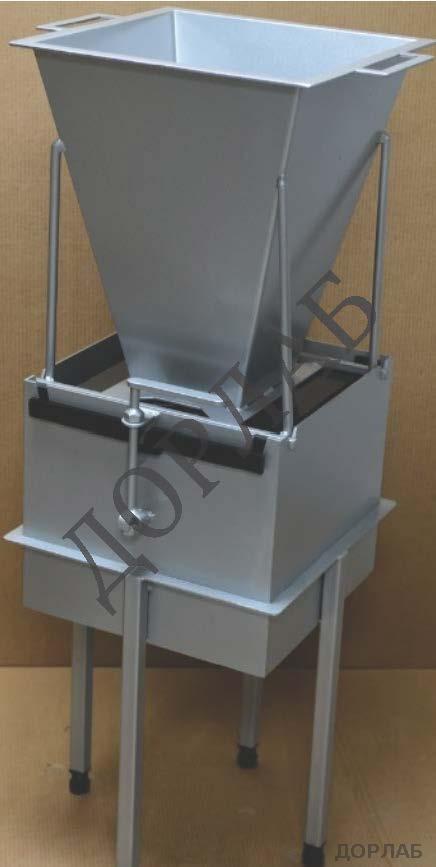

Квартователь (Делитель)

предназначен для уменьшения объема пробы сыпучих материалов: песка, щебня, горячей асфальтобетонной смеси и др.

Конструкция предусматривает возможность легкой разборки для очистки, при этом все элементы конструкции имеют минимальный вес при высокой жесткости. Квартователь состоит из приёмного бункера 1, корпуса 2 с затвором, механизмом одновременного открывания створок и делителя с четырьмя желобами в соответствии с приложением А ГОСТ 58401.9-2019.

Материал квартователя - Ст3 окрашенная.

Механизм одновременного открытия створок.

Технические  характеристики.

 1 .Объём накопительного бункера             28 литров

 2. Габаритные размеры:

           в плане                                       405х435 мм

           высота                                             1100 мм

3. Вес                                                             35 кг

Порядок работы.

      Обработать поверхности, контактирующие с  асфальтобетонной смесью, смазкой, не оказывающей негативного воздействия на свойства асфальтобетонной смеси (силиконовый спрей и т.п.).

      Поднять створки с помощью рычагов 3 и рычагом 4 зафиксировать их в горизонтальном положении. На корпус 2 установить приёмный бункер 1.

           Непосредственно перед засыпкой в приёмный бункер асфальтобетонную смесь разогреть до температуры от 135ºС – 165 ºС.

      Насыпать смесь в приёмный бункер, установить 4 приёмных ёмкости (в состав квартователя не входят), повернуть рычаг 4  на 90 градусов.
