ВУ-АБ

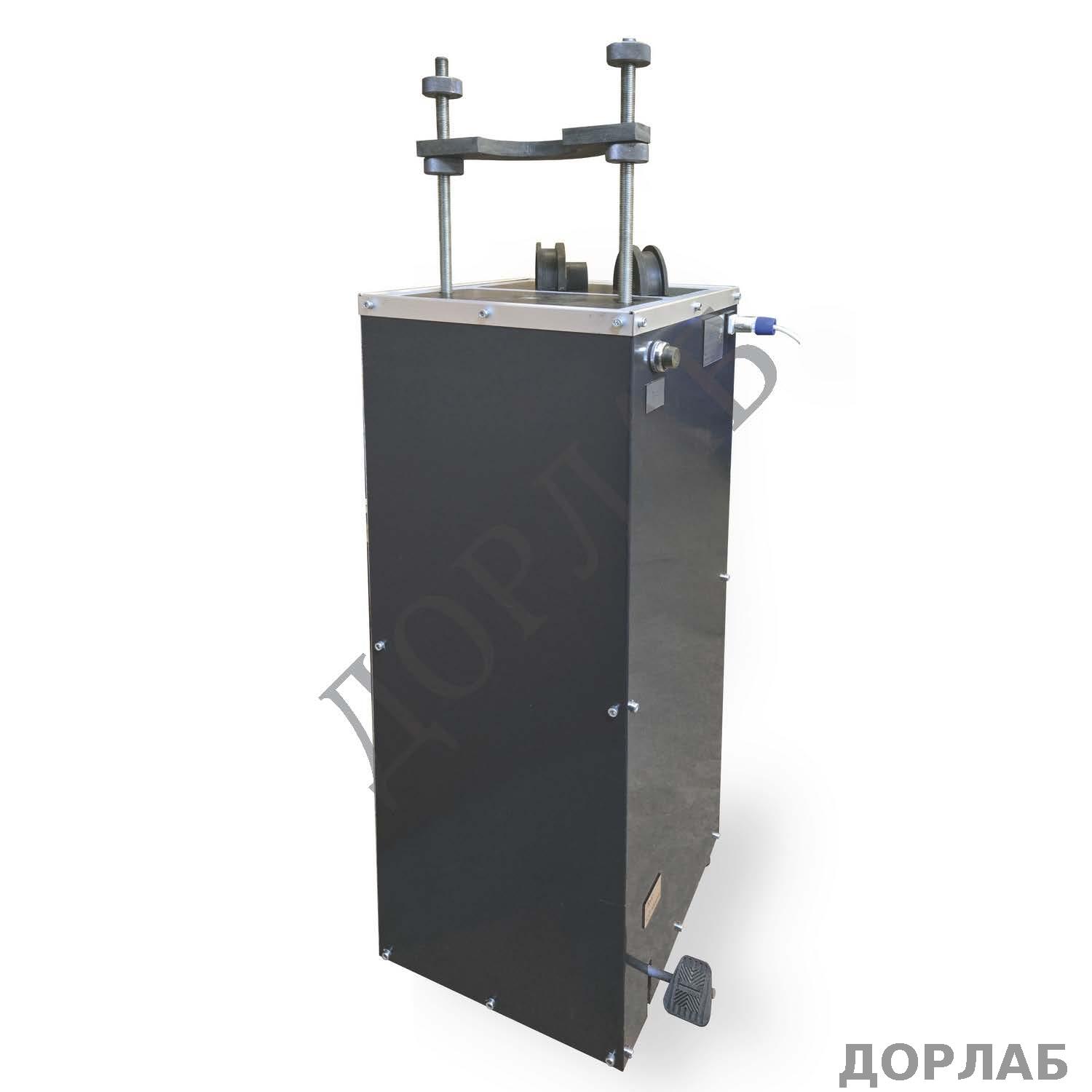

Выпрессовочное устройство ВУ-АБ
предназначено для извлечения из форм асфальтобетонных образцов, сформованных по ГОСТ 12801-98 и может быть использовано лабораториями контроля качества дорожно-строительных материалов, службами строительства и эксплуатации автомобильных дорог и другими строительными организациями.
Выталкиватель оснащен системой управления, которая требует для проведения работ использования руки и ноги оператора.
Правая нога управляет ножным рычагом управления гидропривода, одновременно правая рука управляет выключателем электродвигателя-насоса. Все подвижные части выталкивателя останавливаются при отсутствии контроля за одним из рычагов управления.
Система управления выталкивателя
1. Поместите форму с образцом таким образом на стол под траверсу(для образцов используются вкладыши - идут в комплекте).
2. Нажмите на кнопку выключателя электродвигателя — электродвигатель начнет работу.
3. Нажмите на ножной рычаг управления гидроприводом — шток начнет толкать образец наверх.
4. Как только образец выпрессован, отпустите ножной рычаг управления гидроприводом. Шток начнет опускаться. Затем можно отпустить кнопку выключателя электродвигателя.
Технические характеристики:
|
Тип двигателя - асинхронный |
|
|
Мощность двигателя, Вт |
2200 |
|
Напряжение, В |
220 |
|
Усилие, кН(кгс) |
50(5000) |
|
Уровень звуковой мощности с нагрузкой, дБ (А) |
80,8 |
|
Масса комплекта, кг (формы ЛО-257 в комплект не входят) |
86 |
|
Габаритные размеры(в рабочем состоянии ), В*Ш*Г |
1,2*0,4*0,4 |
|
Транспортная масса(предполагаемая) в упаковке |
100 кг |
|
Габаритные размеры(в упаковке предполагаемые), В*Ш*Г |
1,4*0,6*0,5 |
