ПИК

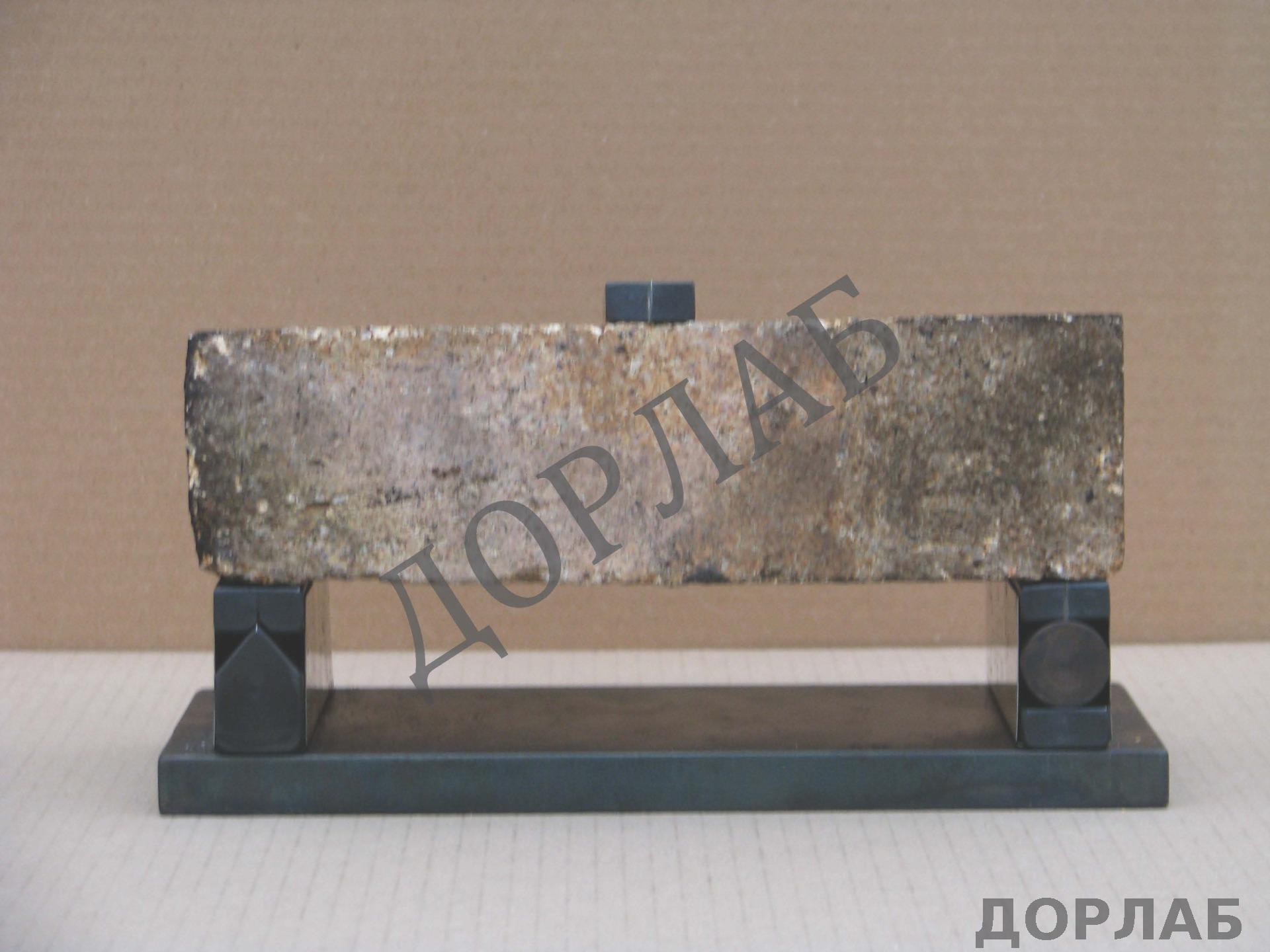

Приспособление для испытания кирпича на изгиб ПИК

предназначено для испытания кирпича по ГОСТ 8462-85.

Технические характеристики:

1. Ширина пролета (база),мм                       - 200

2. Ширина опорных подушек, мм               - 22

3. Габаритные размеры, мм                          - 220 x120 x 60

4. Масса, кг                                                      -5,5

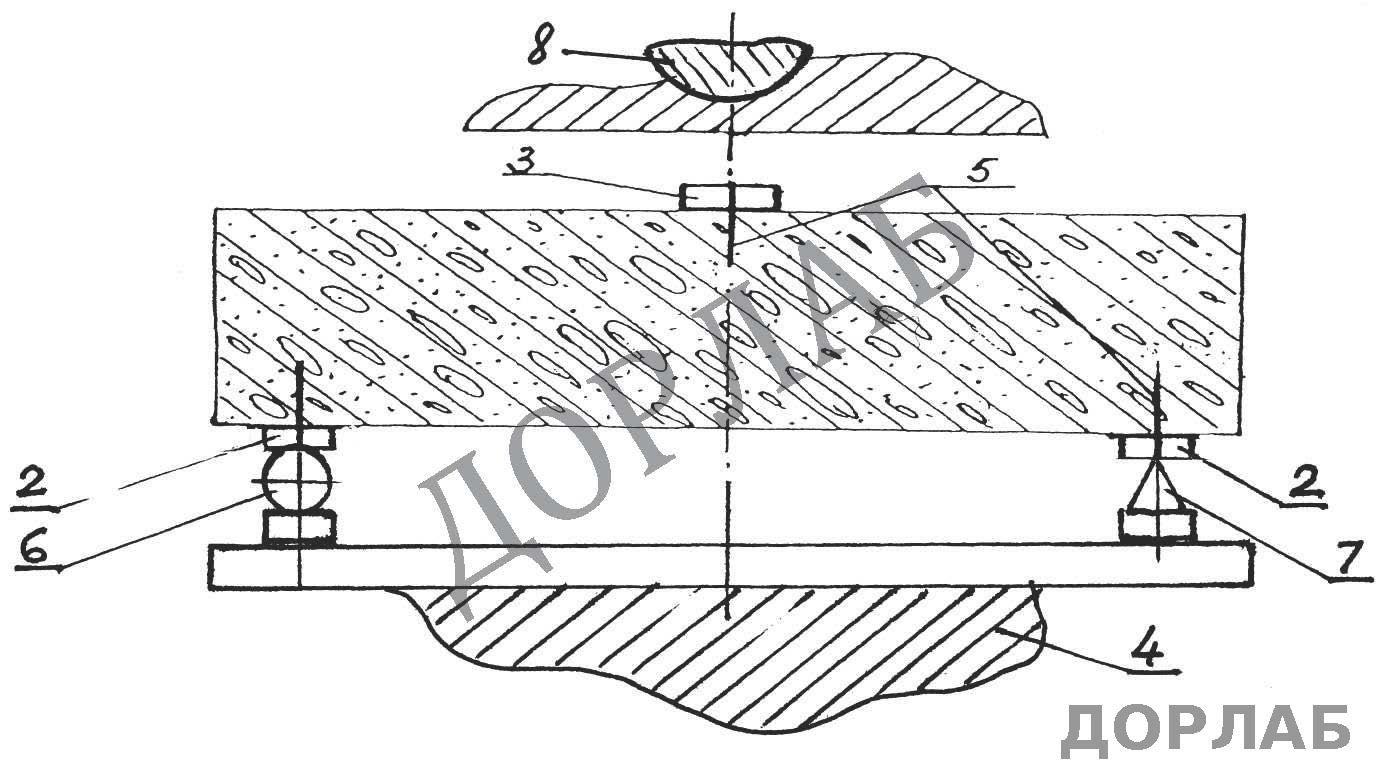

 Приспособление состоит из: основания 1, (рис. 1) двух нижних опорных подушек 2, расположенных на ширине 200 мм и одной верхней подушки 3. Нижняя левая подушка опирается на ролик 6 и имеет возможность горизонтального перемещения, а правая – качается на призме 7.

Приспособление центрируют на плите пресса 4. На боковой поверхности образца, подготовленного по ГОСТ 8462, наносят вертикальные разметочные линии 5, которые совмещают с рисками на подушках 2 и 3, при установке образца в приспособлении. Нагрузку прессом прикладывают через шаровую опору 8 верхней плиты непрерывно со скоростью, обеспечивающей его разрушение через 20-60 секунд.
