ТЕРЕМ-4
Артикул
000557
Производитель
Россия
Модель
ТЕРЕМ-4
Измерительные комплексы ТЕРЕМ-4 (системы мониторинга)
предназначены для длительного мониторинга состояния сложных технических объектов (зданий, сооружений, мостов, строительных конструкций), технологических процессов и других применений.
Данные измерительные комплексы обеспечивают сбор и регистрацию во времени показаний датчиков различных физических величин:
- линейных и угловых перемещений,
- давления
- силы
- напряжений и деформаций,
- тепловых потоков,
- влажности,
- температуры и других параметров.
Измерительные комплексы ТЕРЕМ-4 имеют гибкую структуру и включают:

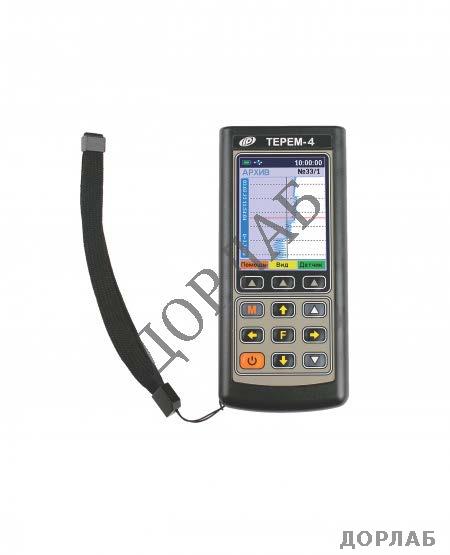

- Регистрирующий блок - управляет работой измерительных модулей, собирает поступающую от них информацию и архивирует её в памяти, связан с измерительными модулями единой 4-проводной линией связи. В состав измерительного комплекса входит только 1 регистрирующий блок.
- Измерительные модули - преобразуют сигналы датчиков в цифровой код, производят вычисления и передают информацию на регистрирующий блок. В состав комплексов ТЕРЕМ-4 могут входить от 1 до 32 измерительных модулей. Для заказа доступна широкая номенклатура модулей, отличающихся количеством и типами обслуживаемых датчиков. Типовые модули имеют 4, 8 или 16 каналов измерений основных величин и 1 или 2 дополнительных канала для измерения параметров окружающей среды (температуры и влажности воздуха).
- Датчики физических величин - в каждом комплексе до 256 датчиков. Количество и типы датчиков подбирают исходя из технического задания заказчика. В состав комплекса могут входить следующие типы датчиков:
- – датчики линейных перемещений (используют для измерения ширины раскрытия трещин);
- – инклинометры (измерители углов наклона зданий);
- – тензодатчики;
- – датчики силы (растяжения, сжатия или универсальные);
- – датчики влажности материалов;
- – датчики температуры (поверхности или среды);
- – совмещённые датчики температуры и влажности воздуха;
- – датчики плотности теплового потока;
- – др. датчики, преобразующие измеряемый сигнал в ток или напряжение
Конфигурацию системы формируют по техническому заданию заказчика из предлагаемой номенклатуры измерительных модулей и типов датчиков.
Основные функции
- Регистрация и отображение результатов измерений во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива
- Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения
- Контроль локальных зон объекта посредством измерительных модулей, ориентированных на один или несколько видов датчиков
- Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации
- Автоматический переход из активного режима в режим микропотребления и обратно
Технические характеристики
| ТЕРЕМ-4.0 | ТЕРЕМ-4.1 | ||
| Количество каналов регистрации | до 256 | ||
| Количество измерительных модулей в системе | до 32 | ||
| Период отсчетов минимальный / максимальный | 10 сек / 59 часа | ||
| Аппаратная погрешность, %, не более | 0,1 | ||
| Длина линии связи регистрирующего блока с модулями, м | 1...500 | ||
| Длина линии связи датчиков с модулями, м | 1-20* | ||
| Объем памяти, Мбайт | 8 | до 4096 | |
| Максимальное количество отсчетов | 105 | ||
| Интерфейс связи с ПК | USB | USB / GSM | |
| Габариты центрального блока, мм | 150x76x27 | 190x110x32 | |
| Масса центрального блока, кг | 0,19 | 0,3 | |
* - для цифровых датчиков длина линии связи может быть увеличена до 200 м
