А1040 MIRA

Низкочастотный ультразвуковой томограф с визуализацией внутренней структуры объекта при одностороннем доступе.

предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.

• Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
• Контроль конструкций из бетона толщиной до 2 500 мм (максимальная глубина обзора).
• Контроль конструкций из железобетона толщиной до 800 мм (зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры).
• Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
• Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне (строительство ледовых площадок).
• Исследование внутренней структуры угольных электродов диаметром от 900 мм.
• Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
• Контроль фундаментов, колонн, перекрытий в монолитных конструкциях с целью выявления непроливов.
• Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях.
• Контроль огнеупорных блоков стеклодувной печи.
• Определения толщины защитного слоя и глубины залегания арматуры.
• Измерение толщины объекта контроля при одностороннем доступе.
• Подробное документирование полученных результатов и построение 3D модели объекта контроля.

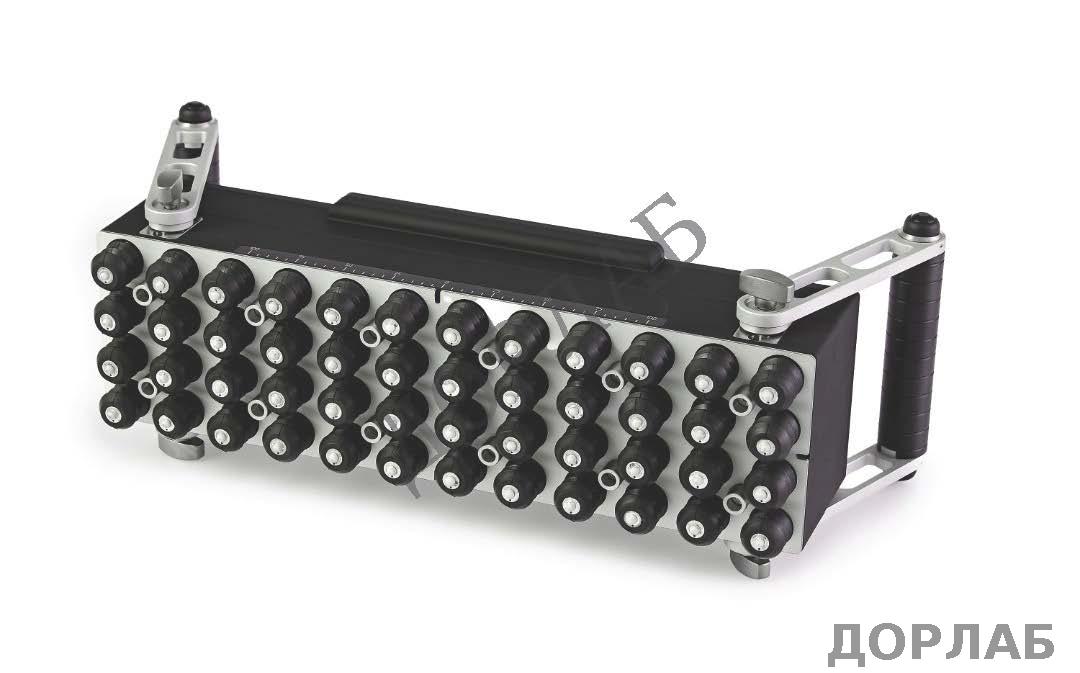

Томограф представляет собой полностью автономный измерительный блок в компактном ударопрочном корпусе, предназначенный для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям. Каждый преобразователь обладает прорезиненной защитой от грязи и пыли и независимым пружинным подвесом, что позволяет проводить ультразвуковой контроль объектов с неровными поверхностями. Номинальная рабочая частота решетки 50 кГц.

В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля, позволяя оператору корректно соблюдать шаг перестановки антенного устройства в процессе полной технической диагностики исследуемого объекта.

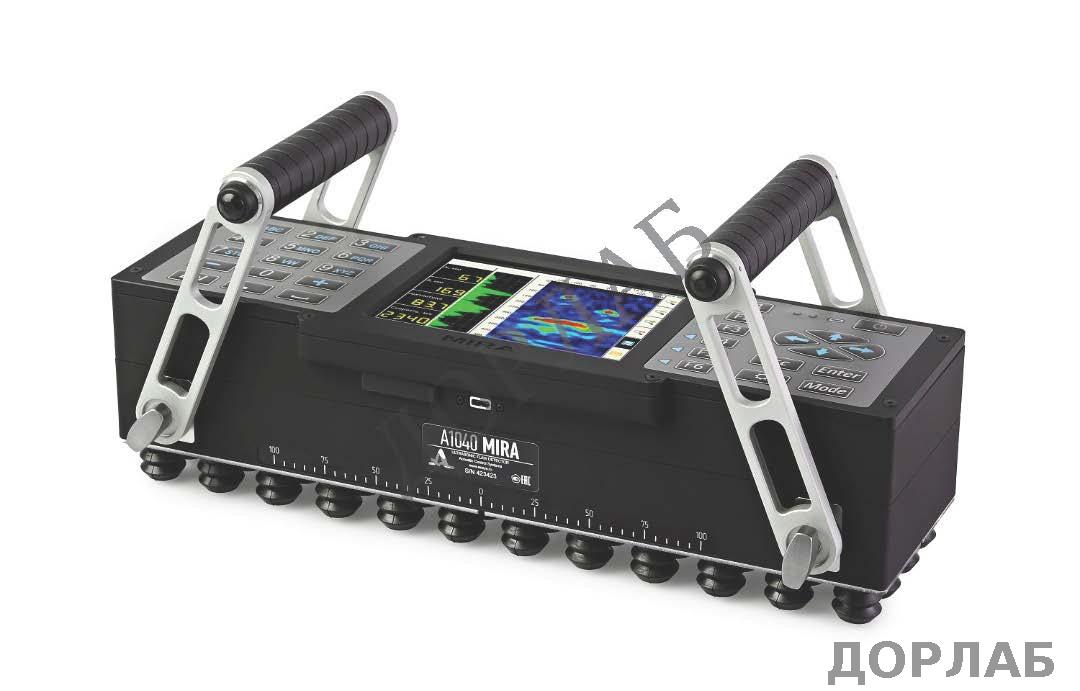

Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях. Для удобного определения координат расположения дефектов относительно антенного устройства служит нанесенная в нижней части корпуса прибора измерительная шкала.

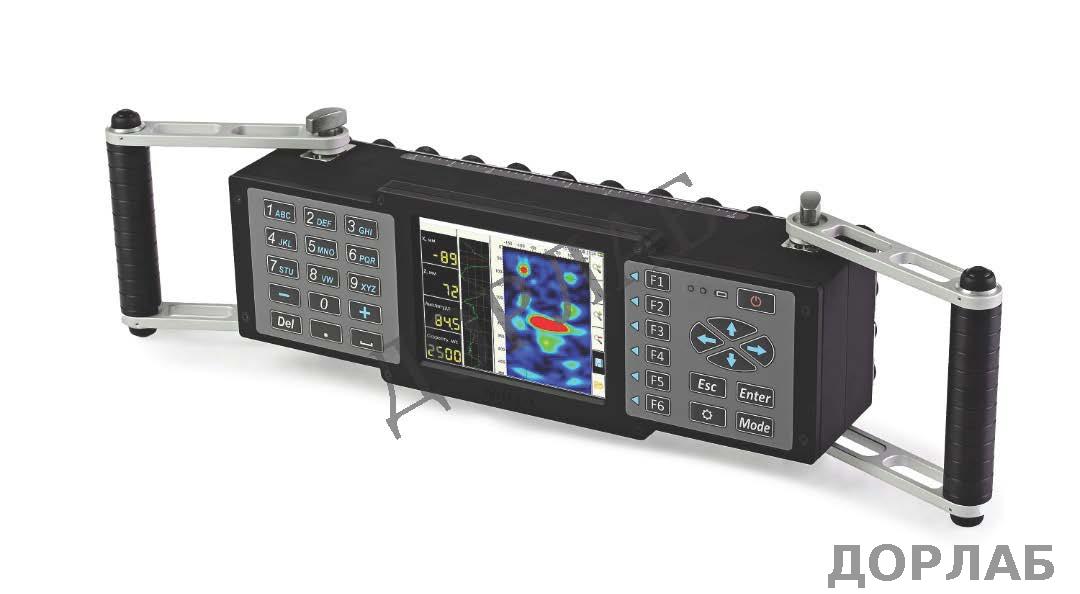

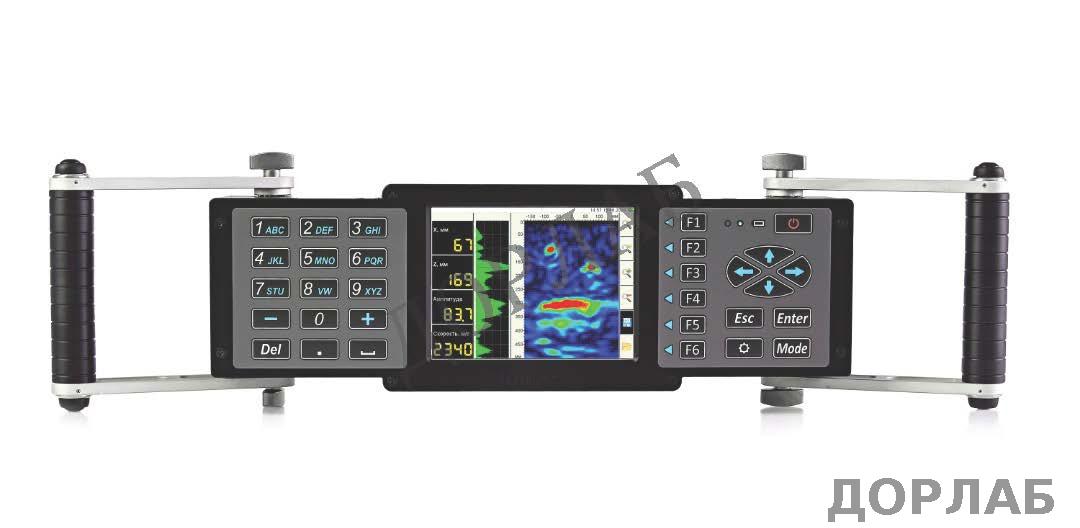

Большой и яркий TFT дисплей и клавиатура позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты и анализируя изображения, в режиме реального времени.

Существует возможность автономной работы с данными, сохраняемыми в памяти прибора, и возможность трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-Сканов любого сечения объекта с использованием внешнего компьютера.

Встроенный LiFePol аккумулятор с увеличенным циклом заряда/разряда обеспечивает продолжительность непрерывной работы томографа не менее до 6 часов. Возможно питание томографа напрямую от сети переменного тока.
